一、概述

    国家机关办公建筑和大型公共建筑存在能耗、水耗抄表数据不完整、不全面，造成管理难度大、能源利用存在浪费现象。为了确保建筑的能源需求且实现有效节能，很有必要建立能源远程监控与管理系统、掌握建筑能耗的实时数据、对各种能源系统进行分布式监控与集中管理。

二、建筑能源管理系统平台建设总体目标

   依据国家住房与城乡建设部2008年出台的《国家机关办公建筑和大型公共建筑能耗监测系统技术导则》相关规定，海思自动化公司采用先进的LonWorks高速控制网络技术建设分布式能源监管系统平台，总体目标为：

1）建筑各种能耗实时分类/分项/分户精确计量，计量数据远程传输，为建筑能源管理部门提供决策依据；

2）通过对建筑重点能耗设备的智能控制，有效降低建筑总的能耗；

3)以实时监测的建筑能源系统运行数据为依据，为能源利用诊断、能源质量监测、节能控制、节能潜力分析等提供科学的管理平台。

三、建筑能源管理系统平台的网络结构

    海思公司基本国际先进水平的“LonWorks高速控制网络技术”可构建“分布式能源管理系统”，通过对建筑物内各类能耗参数的收集、分析，运用科学算法发出合理的操控指令，保障能源系统的最优化运行。

   Highsys®建筑能源管理系统平台采用LonWorks网络技术构建，以计算机、通讯设备、测控单元为基本工具，为大型公共建筑的能源系统实时数据采集、能耗设备的开关状态监测及远程管理与控制提供了基础平台。系统采用分布式监控和集中管理的网络结构，一般分为三层：站控管理层、网络通讯层和现场设备层。

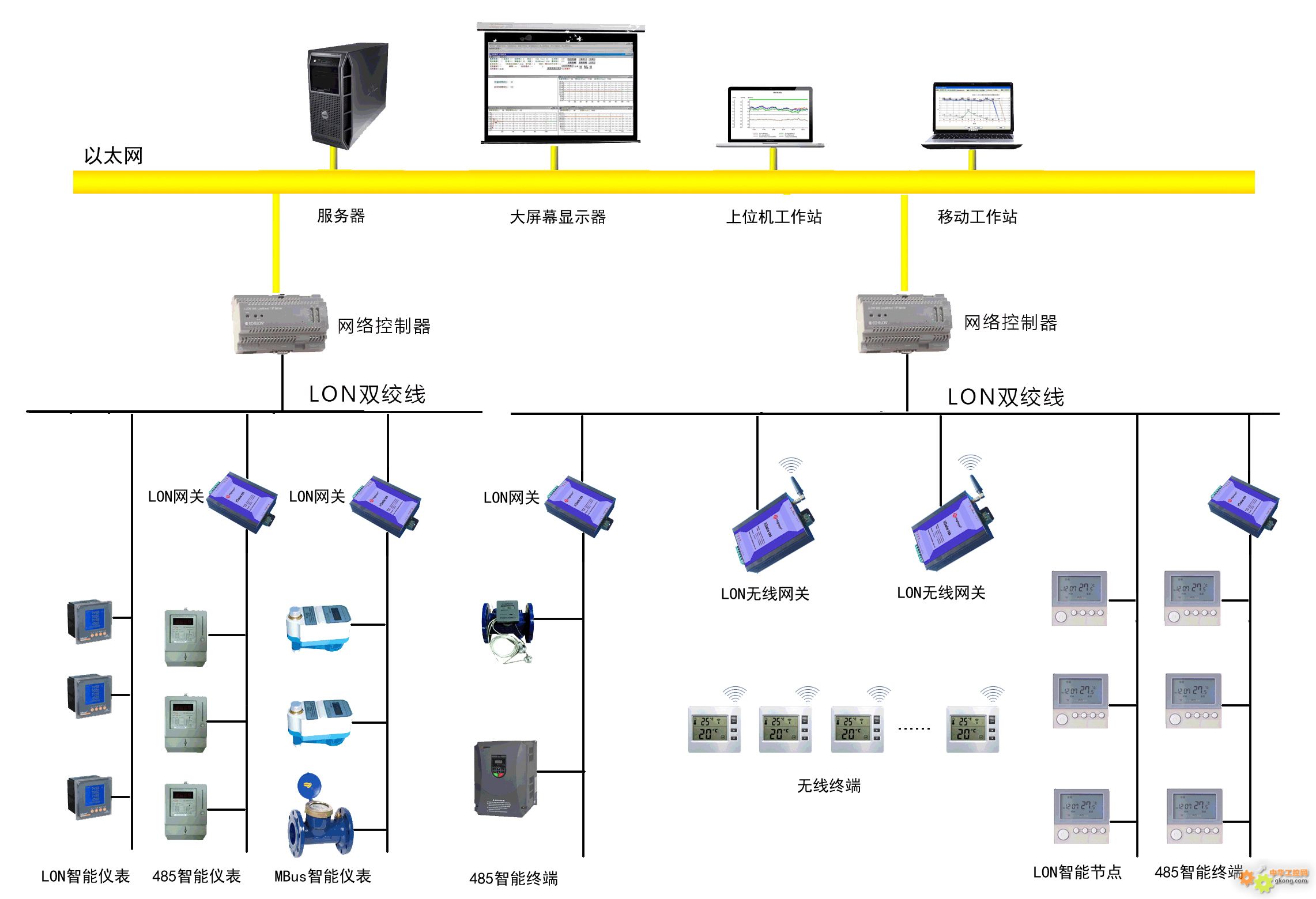

   LonWorks网络技术建筑能源管理系统典型网络结构图如下：

　1）站控管理层

    Highsys®建筑能源管理系统平台站控管理层针对系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如计算机工作站、数据库服务器、大屏幕显示设备、打印机、UPS 电源、路由器等组成。监控系统软件具有良好的人机交互界面，对采集的现场各类能源数据信息计算、分析与处理，并以图形、数显等方式反映现场的运行状况。

2）网络通讯层

   Highsys®建筑能源管理系统平台网络通讯层主要是由智能网络控制器、以太网设备及总线网络组成。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。
