PWM法CLK-IN双极步进马达驱动器
TB62269FTG是一种使用PWM斩波器的2-相双极步进马达驱动器。
采用双扩散金属氧化物半导体工艺制作，TB62269FTG额定为40 V / 1.8 A。
内部稳压器可用一种独立式VM电源对马达进行控制。
特点
• 可实现对单芯片双极步进马达的驱动控制。
• PWM控制恒定电流驱动
• 允许全步, 半步 和 四分之一 ,1/8,1/16,1/32 步进分辨率。 重量:0.14g（典型值）
• 采用BiCD工艺制作的输出三极管低导通电阻。

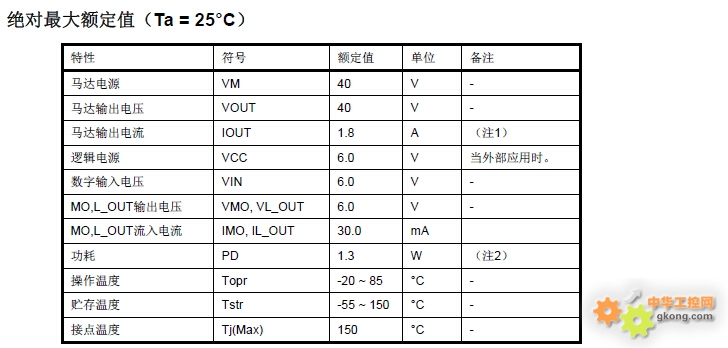

• 高电压和电流（规格情况见绝对最大额定值）
• 过热关机 (TSD)，过流关机 (ISD),
• VM电源上电从启（POR）
• 内置调节器使得TB62269FTG系统只需VM电源即可运行。
• 能够通过外部电阻/电容器定制PWM信号频率。
• 封装 TB62269FTG : (P-WQFN48-0707-0.50-003)

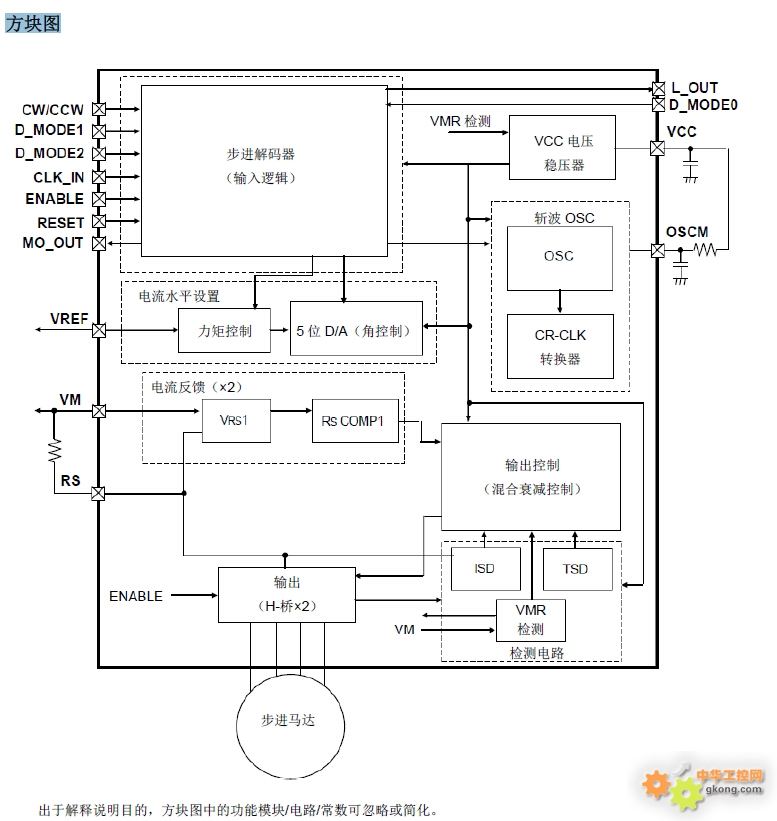

方块图

应用注意事项
TB62269FTG系统所有地线都必须沿印刷电路板上的焊接掩模布放，而且只需在系统外一点接地即可。 此外，接地方
法必须考虑有效散热的问题。 为了避免穿过输出引脚或者与电源或大地发生短路，应特别注意输出，VDD (VM)及
GND跟踪的布置。如果发生上述短路现象，TB62269FTG系统可能受到永久破坏。
此外，在进行TB62269FTG系统模型设计与实施时必须小心谨慎，因为系统电源引脚（VM，RS，OUT，GND）可能
有较大电流通过。 如果这些引脚接线不正确，可能会出现运行错误，TB62269FTG也可能会被烧毁。
逻辑输入引脚也必须正确接线。否则，TB62269FTG系统可能会因流经IC的电流超过规定电流值而被烧毁。

引脚功能

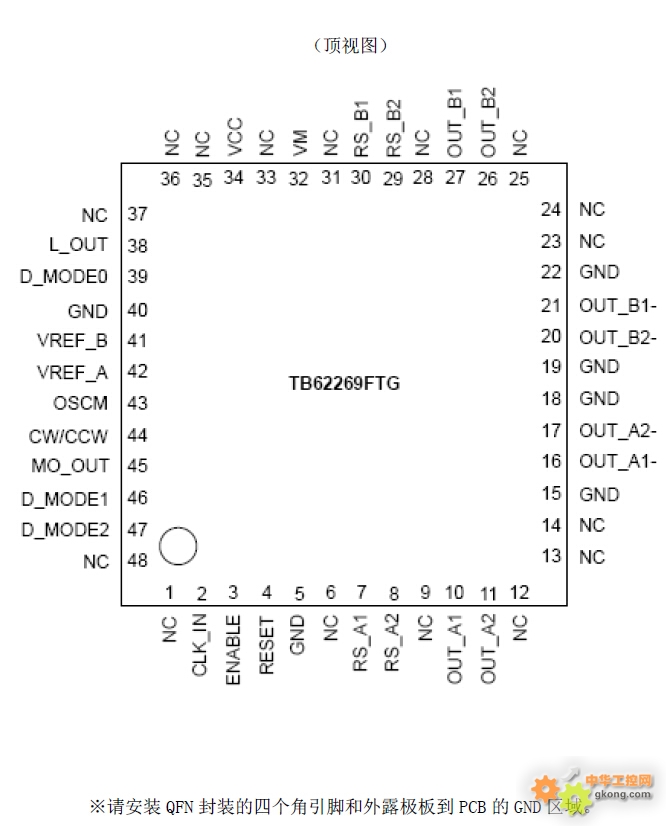

TB62269FTG（QFN48）

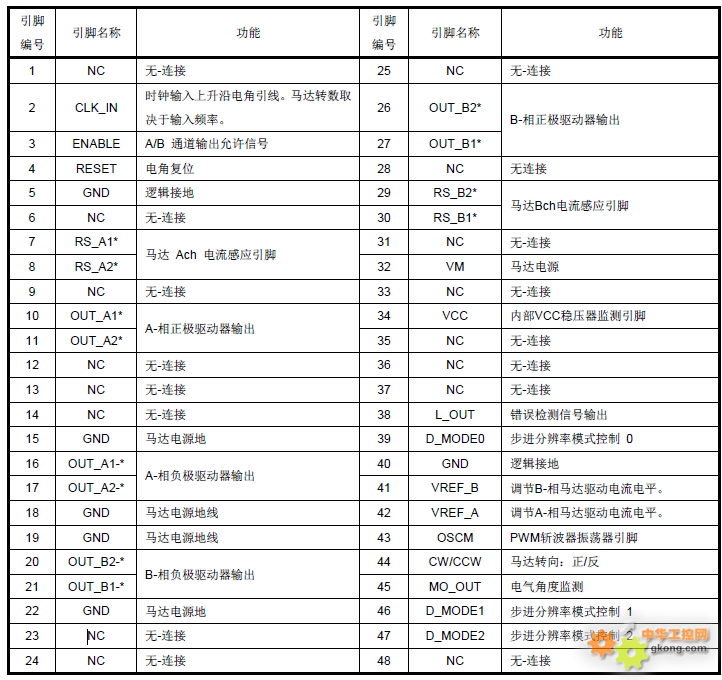

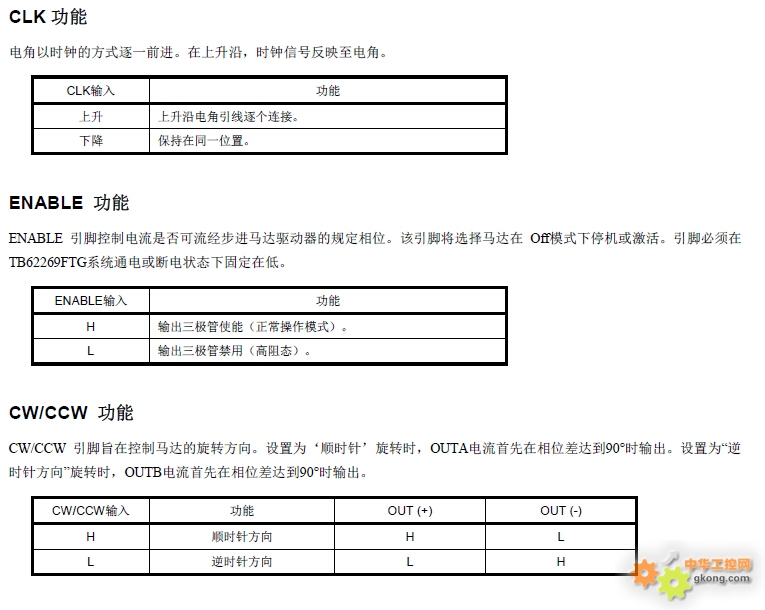

1 ~ 48号端子功能说明

・请在开路的情况下使用NC引脚。
* 请将这些引脚在该设备最近点用相同的名称连接。

注 1： 作为参考，每相位最大输出电流必须低于1.4 A。考虑到热力因素
