基于GPRS的电线杆塔倾角监控方案应用
作者:不详  文章来源:互联网  点击数 247  更新时间:2016/4/29 17:35:06  文章录入:超音速

【简介】



    武汉风河科技有限公司研制的基于GPRS通信的高精度倾角检测系统专用于高压电线杆塔倾角监控,能实时远程监控高压电线杆塔倾角状态,一旦高压电线杆塔发生大幅度倾斜、倒塌,监控系统第一时间判断出倒塌位置及指示工程维修人员立即赶到现场。

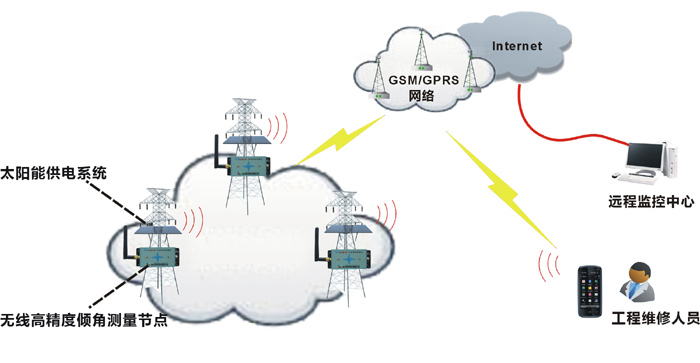

    本系统如上图所示,由无线高精度倾角测量节点(集成GPRS无线通信模块)、太阳能供电系统、远程监控中心组成。

    各高压电线杆塔安装的无线高精度倾角测量节点实时监测杆塔的倾角状态,周期性的将采集到的数据打成IP包,通过GPRS无线通信模块接入GPRS网络,再通过Internet网络将数据发送到远程监控中心,每个无线高精度倾角测量节点配有太阳能供电系统,能不断提供电能。如果高压电线杆塔发生大幅度倾斜或者倒塌,上面的无线高精度倾角测量节点就会及时将报警信息发送给远程监控中心以及工程维修人员的手机。

    1、无线高精度倾角测量节点技术参数

           ◆ 使用最高精度的双轴倾角传感器芯片,全温区、长期保持高稳定性;

           ◆ 抗震达20,000g;

           ◆ 测量范围:±90º;

           ◆ 分辨率:0.07度/LSB;

           ◆ 长期稳定性<0.014;

           ◆ 可软件修改地址,编址范围0~255;

           ◆ 集成高精度温度传感器;

           ◆ 带工作状态指示灯;

           ◆ 无线通讯频率:433Mhz (可选2.4Ghz);

           ◆ 工作温度 -40 º ~+80 º;

           ◆ +7.5~24V直流电源供电,功率约300mW。(可以电池供电)。

    2、GPRS无线通信模块技术参数

           ◆ 符合工业化设计适应恶劣环境能力更强;

           ◆ 内置TCP/IP 协议栈,支持TCP/UDP 网络协议;

           ◆ 数据终端永远在线;

           ◆ 掉线自动重拨功能;

           ◆ 通过超级终端或者手机发送类似于AT指令方式或专用设置程序来设置通信参数;

           ◆ 支持静态IP 或域名方式连接远程主机;

           ◆ 工作温度:-40℃ ~ +70℃。



【方案特点】



           ◆ 高压电线杆塔倾角数据实时准确;

           ◆ 建设周期短,成本低;

           ◆ 可对每个无线高精度倾角测量节点远程进行参数调整、报警设置等操作;

           ◆ 安装、维护方便,不需要进行专门布线;

           ◆ GPRS网络覆盖范围广,安装地区不受限制;

           ◆ 通信费用低:采用包月计费方式,运营成本低;

           ◆ 采用太阳能供电系统供电,免去了充电、频繁更换电池的麻烦;

           ◆ 系统易于扩展和维护。



【售后服务】

    提供12个月的免费包修服务,终身保修。
